方舱PCR实验室通风压差控制系统（方案1）

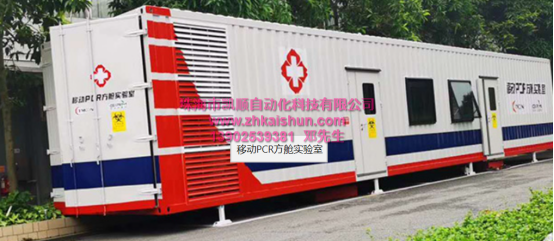

移动PCR方舱实验室，移动式实验室方舱PCR实验室

  产品特点

移动式一体化PCR实验室方舱为箱式结构，时效性高，当疫情发生的时候，移动箱式PCR实验室能迅速运到疫情发生地开展检测工作，对疫情控制会有比较好的效果。

降低传播范围，箱式PCR实验室运至疫情发生地使用，减少了患者的流动，从而减少传播的路径和时间，疫情也会得到很好的控制。

减少样品流转时间，面对患者的样本无检测人员，无实验室可检，或者运送时间长等问题，初步筛查将延迟一两天，同一样本的检测结果差别大，如果能缩短检测时间，那检测结果的准确度将大幅度提高，缩短病原的检测时间，缩短流转的距离都会对疫情的控制有积极的作用。

 灵活性高，疫情发生时，需要增建大批量的PCR实验室，疫情过后，大量闲置的PCR实验室会造成巨大的浪费，移动箱式PCR实验室解决了这个问题，当发生疫情的时候，可以迅速运到疫情发生地供检测人员完成检测工作，提升了疫情防控调度的灵活性。

产品优势：

全部产品在出厂前完成测试组装，现场只需简单的对插接头，调试即可完成；

高度集成水、电、空调、阀门等设备，大尺寸触摸屏集中显示和操作；

各分区独立压差控制，新风、排风配置变频；

照明灯，消毒灯，消毒灯延时功能；

废水处理，废气处理控制功能；

各分区的送风管道配置模拟量送风阀，模拟量排风阀，调试无需拆开吊顶；

新风初效，中效，高效堵塞检测，排风高效，活性炭过滤堵塞检测；

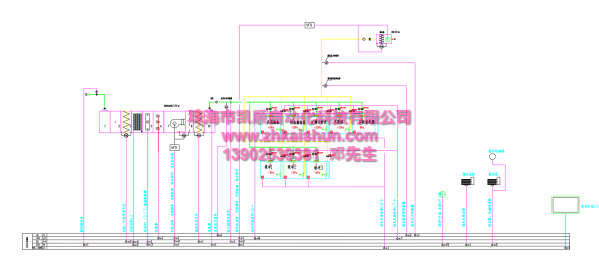

控制原理：

1，送风、排风管道压力控制原理：

  开机时，先打开管道的新风阀，排风阀；再启动排风机，排风机启动后再启动送风机，当排风机故障时，送风机为停机状态，保持房间为负压状态；

    关机时，反之，先关闭送风机，再关闭排风机，再关闭新风阀和排风阀；

2，房间压差控制原理：

  开机时，送风阀开度打开到设定开度，排风阀打开到上次关机时的开度值，房间压差传感器检测房间压差，当房间压差与设定压差偏差时，自动调节房间排风阀开度值，维持房间压差值恒定；

3，房间温湿度控制原理：

  通过RS485通讯控制空调机组温湿度值，使房间温湿度达到设定要求；

4，照明灯，消毒灯，消毒延时控制；

  各房间通过总触摸屏手动开关照明灯及消毒灯，可触摸屏设定消毒延时时间，当消毒时间达到时自动关闭消毒灯；

5，废水，废气处理控制：

  通过触摸屏统一管理，触摸屏启停废水处理机，启停废气处理风机；

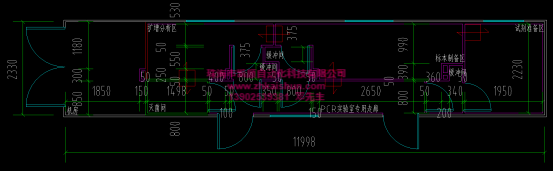

压差控制要求：

试剂准备区, 气压值：5Pa

标本制备区, 气压值：-15Pa

扩增区, 气压值：-25Pa

洗消室, 气压值：-15Pa

缓冲区, 气压值：-5Pa

过道。气压值：0Pa

换气、温湿度要求：

换气次数：13-25次

温度：18-26度

相对湿度：30-70度

主要控制设备说明：

十寸触摸屏:

·液晶屏：10寸TFT液晶屏

·背光灯：LED

·显示颜色：16位真彩

·分辨率：800*600

·显示亮度：300cd/㎡

·触摸屏：四线电阻式，点动100万次以上

·输入电压：24V

集中控制箱：

·产品材质：冷轧钢板

·产品工艺：抛光喷漆

·产品颜色：灰白色

·内部元件：正泰元器件

·产品尺寸：根据安装位置确定

控制模块：控制器是针对PCR实验室控制系统自行研发的一款功能全面、性能稳定的产品。对于一些常见设备和控制模式，专用控制器可以明显提高使用效率，降低使用难度。

1) 6个模拟量输入:B0--B2

2) 4个模拟量输出:Y0--Y3

3) 12个开关量输入:I0.0—I0.7，I1.0—I1.3

4) 10个开关量输出: Q0.0—Q0.7，Q1.0—Q1.1

5) 4个RS485通讯口，具有雷击浪涌保护

压差控制模块：

1) 8个模拟量输入:B0—B7

2) 7个模拟量输出:Y0—Y6

3) 2个RS485通讯口，具有雷击浪涌保护

照明消毒控制模块：

1)         3个模拟量输入:B0--B2

2)         2个模拟量输出:Y0—Y1

3)         4个开关量输入: I1.0—I1.3

4)         7个开关量输出:，Q1.0—Q1.6

5)         2个RS485通讯口，具有雷击浪涌保护

压力传感器：

1、硅敏感元件
2、无安装方向限制
3、0…10V
4、工作电压范围宽DC13.5-35V或AC24±10%
5、压差测量精度高，可达±1%

压力传感器：

1、高精度微压差传感器探头
2、零点无漂移
3、0…10V
4、工作电压范围宽DC13.5-35V或AC24±10%
5、压差精度0.1Pa

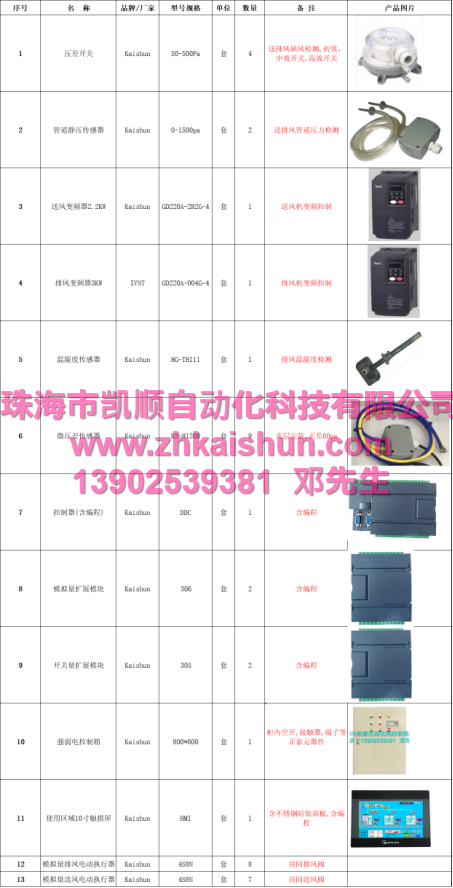

 设备清单：
