通风柜面风速控制系统

产品优势

● 5"真彩高清液晶面板或长条形面板，友好的菜单操作触摸界面更具人性化；

● 在通风柜箱体内直接安装高精度面风速传感器寸测量，通过通风柜控制箱计算后控制蝶

阀开度，测量面风速即当前面风速，控制直接

● 简便可靠，反应快速；

● 接线简单，易于操作，成本低廉；

● 实时显示通风柜状态、视窗高度、面风速及参数设置，所有参数均可就地设置；

● 具有一键排风紧急/节能控制模式；

● 支持区域状态传感器，自动进入节能模式和正常模式，节能高效；

● 灯光、插座（最大功率2KW）控制，风机联动控制或直接接风机（最大功率0.7KW）；

配件描述

（1）、5寸液晶操作面板、长条形操作面板

■ 实时显示当前风速

■ 自动门控制及参数设定

■ 紧急排风功能

■ 风机、照明、风阀开度显示功能

■ 风速异常声光报警

■ 门位高度报警

■ 静音功能

■ 远程信号控制

■ 支持Modbus通用网络协议

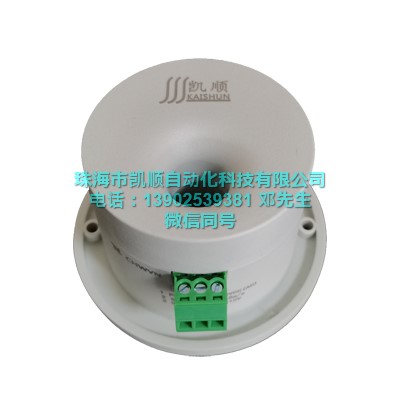

（2）、面风速传感器

■ 精度高、响应快、使用寿命长

■ 检测灵敏度高，确保安全性

■ 检测范围：0-1m/s

■ 检测精度：±0.1m/s

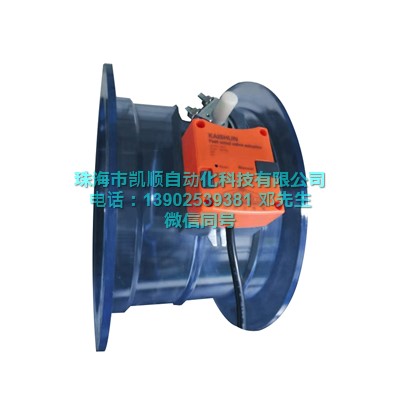

（3）、控制型VAV蝶阀

■ 输入电源：AC/DC 24V

■ 输入信号：0-10V/RS485

■ 响应时间：＜4s

■ 阀体具备防腐

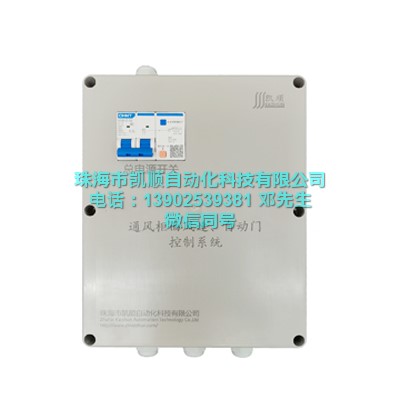

（4）、通风柜控制箱

自动门控制，有脚踏，面板，自动感应，

远程多样化控制方式面风速控制（支持面

风速风阀控制，文丘里流量阀控制，开关

量风阀控制）风机直启接触器控制照明，

插座等辅助设备RS-485接口可连接集中

监控具有漏电保护开关

可顶部和通风柜底部安装具备防夹功能面

风速过高过低，温度过高报警功能

直接AC220V供电，不需再配置电源模块
