通风柜自动门控制系统

产品优势

        风柜自动调节窗系统用于科学实验室内的通风柜调节窗自动控制。

在确保实验装置、实验人员的安全的前提下，通过模式识别和切换、

自动开启关闭视窗，可大幅减少通风柜的通风能耗，节能超70%，同

时也为实验人员提供了便捷的操作体验。

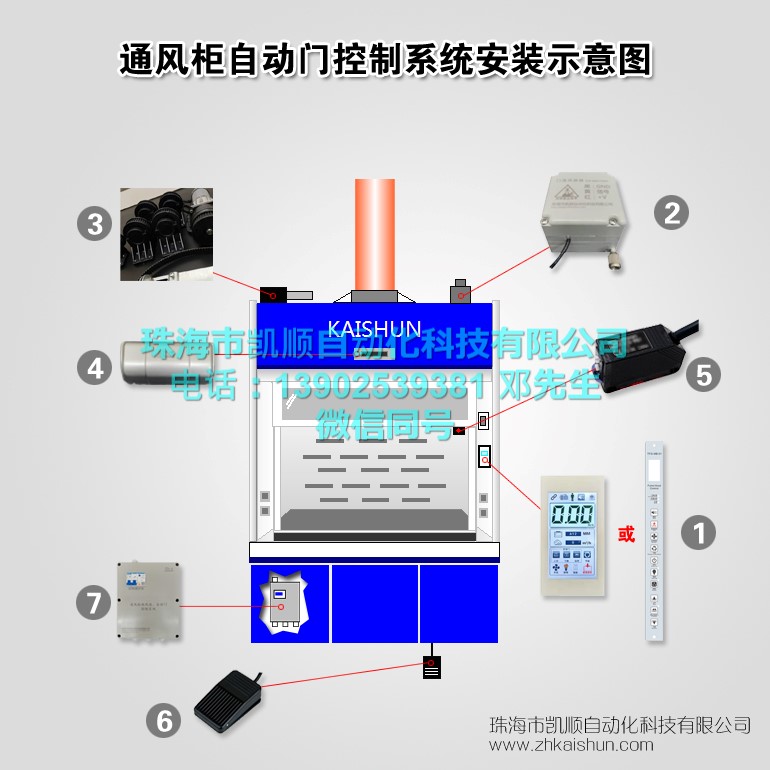

        通风柜自动视窗系统包括自动识别通风柜前是否有人员的区

域主动红外传感器、窗下探测是否有实验装置或者工具的红外异

物传感器、监测视窗高度的位移传感器、用户控制面板、调节窗

驱动模块、电气控制模块、以及可以选择的脚踏开关、接近开关

等组件。

● 支持常规自动调节窗功能：无人后自动落下、探测到异物停止、按键上升、下降、停止等

● 可设置轻拉轻抬视窗操作模式

● RS485 Modbus RTU通信接口,支持远程对视窗的监视和操作

● 可设置系统，当探测到人员出现，视窗自动上升

● 具备面风速控制系统，

● 兼容无刷/有刷直流电机，速度力矩可调

● 自动学习功能保证视窗位置精确，防止长期运行跑偏

● 多重软件安全设计，确保系统故障时可安全操作视窗

● 多重电气隔离保护、容错性设计防止各类潜在故障

● 电机驱动模块支持同步带、链条等各类通风柜的适配安装

配件描述

（1）、5寸液晶操作面板、长条形操作面板

■ 实时显示当前风速

■ 自动门控制及参数设定

■ 紧急排风功能

■ 风机、照明、风阀开度显示功能

■ 风速异常声光报警

■ 门位高度报警

■ 静音功能

■ 远程信号控制

■ 支持Modbus通用网络协议

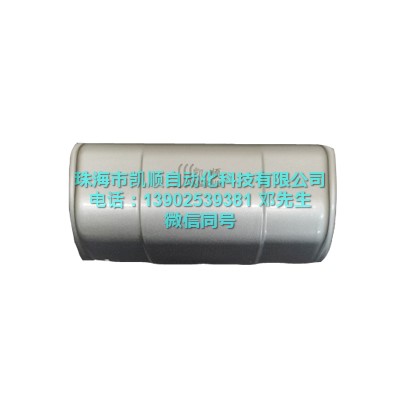

（2）、门高传感器

■ 精度高、响应快、使用寿命长

■ 检测灵敏度高，确保安全性

■ 检测范围：0-1000mm

■ 检测精度：±2mm

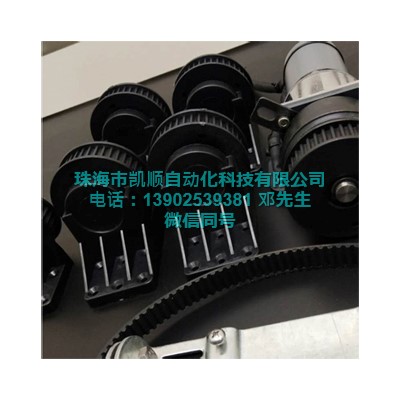

（3）、自动门执行机构

■ 精度高、响应快、使用寿命长

■ 检测灵敏度高，确保安全性

■ 兼容无刷/直流电机

■ 速度力矩可调

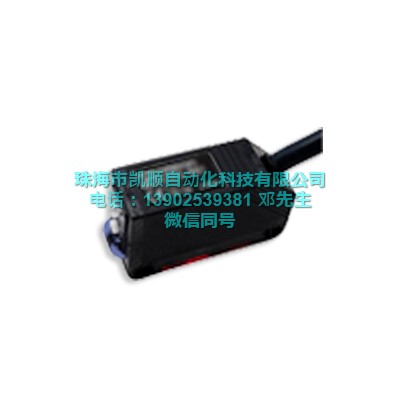

（4）、区域存在传感器

■ 输入电源：DC/AC24V

■ 输出信号：常开/常闭继电器

■ 检测视角及区域可调

■ 检测灵敏度可调、防止误触发

（5）、防夹传感器

■ 输入电源：DC/AC24V

■ 输出信号：常开/常闭继电器

■ 检测视角及区域可调

■ 检测灵敏度可调、防止误触发

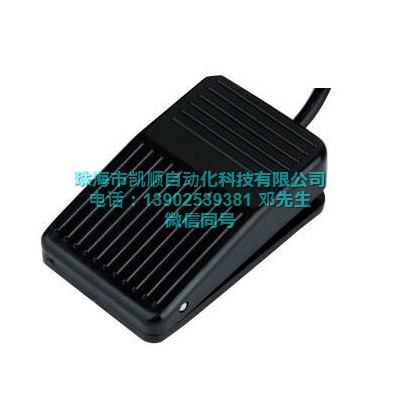

（6）、脚踏开关

■ 响应快、使用寿命长

■ 检测灵敏度高，确保安全

■ 开关自动复位

■ 铁壳经久耐用

■ 底部缓冲防滑胶垫

（7）、通风柜控制箱

自动门控制，有脚踏，面板，自动感应，

远程多样化控制方式面风速控制（支持面

风速风阀控制，文丘里流量阀控制，开关

量风阀控制）风机直启接触器控制照明，

插座等辅助设备RS-485接口可连接集中

监控具有漏电保护开关

可顶部和通风柜底部安装具备防夹功能面

风速过高过低，温度过高报警功能

直接AC220V供电，不需再配置电源模块
