负压病房压差控制系统

负压病房压差控制系统

一、负压病房概述

负压病房用于隔离通过和可能通过空气传播的传染病患者或者疑似患者的病房。常用通风方式，使病房区域空气由清洁区向污染区定向流动，并使病房空气静压低于周边相邻相同区域空气静压，以防止病原微生物向外扩散。

负压病房是指在特殊的装置之下，使病房内的气压低于病房外的气压，这样从空气的流通来讲，只能是外面的新鲜空气可以流进病房，而病房内被患者污染过的空气不会泄露出去，而是通过专门的通道及时排放到固定的地方。

负压隔离病房的功能主要有两点，一是利用负压原理隔离病原微生物，同时将室内被患者污染的空气经特殊处理后排放，不会污染环境；二是通过通风换气及合理的气流组织，稀释病房内的病原微生物浓度，并使医护人员处于有利的风向段，保护医护人员工作安全。传染病负压隔离病房一般由病室、缓冲间、卫生间三部分组成。

二、负压病房压差控制系统

为保护医护人员的安全和病毒的传播，负压病、缓冲、卫生间、潜在污染走廊、污染走廊设置差压监测装置，实时监测各区域的压差，系统对压差进行实时显示、对应区域的送、排风管道上安装电动变风量VAV阀，实时监测及控制房间的送风量和排风量。平时和疫时可方便切换，平时：主要满足人员呼吸所需的新鲜空气量（新风量）和室内空气品质的需求，控制运行成本。疫时：快速反应、切换平顺、避免交叉感染；借助有效的气流组织方向控制、常用较大的风量稀释控制区域的污染浓度、实现病房内负压控制需求。

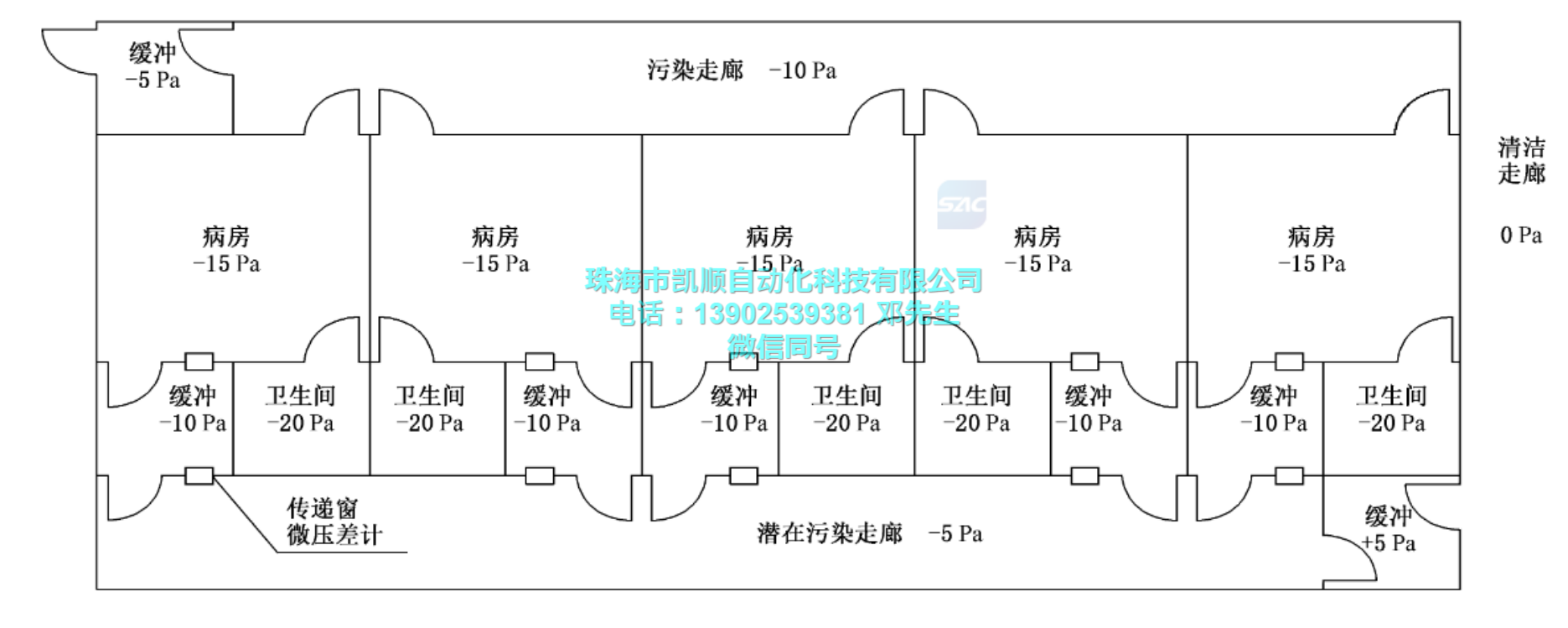

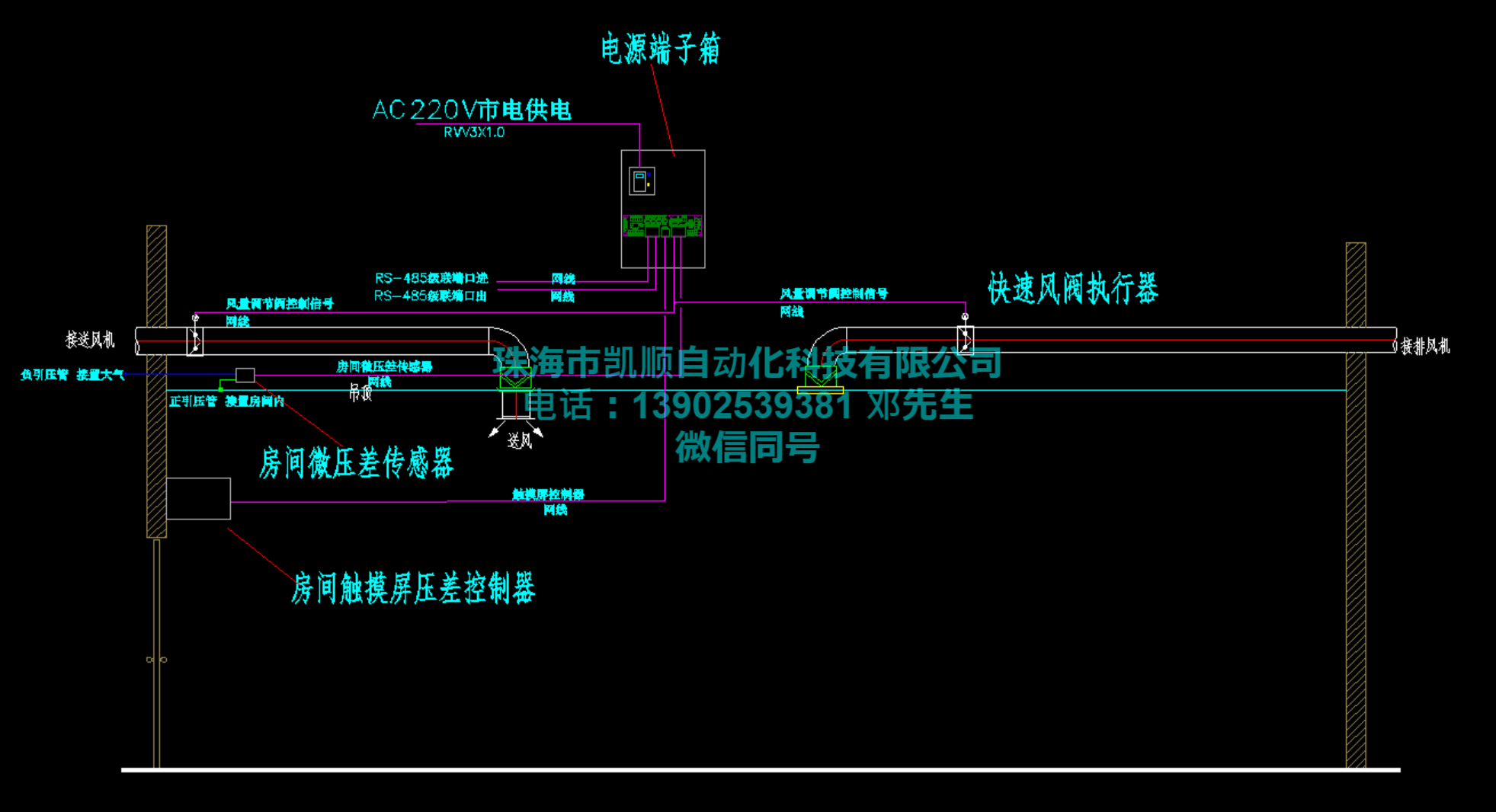

负压病房压差控制原理图：

控制原理：房间采用定风量送风，变风量排风控制，在房间送、排风管设置压力无关性变风量风阀、风量传感器，受控房间内设置压差传感器，通过风量传感器和风阀控制送风、排风风量，维持设定送风、排风量；正压运行时，使送风量>排风量，负压运行时，使送风量<排风量；送风量根据房间换气次数设计要求自行设定，房间压差实时监测房间压差，当监测压差超过设定范围时，就地触摸发出声光报警提示，并及时通知楼层控制触摸屏提示报警；

主要元件描述

1、微压差传感器：安装在压差房间内，用来测量房间内外的压差。

2、风量传感器：安装在送、排风管道上，用来测量排风风量值。

3、流量传感器+快速模拟量风阀执行器：安装在送、排风风阀上，用于接收控制器控制信号，控制送风、排风风量值；

4、房间触摸屏压差控制器：就近安装在对应控制房间，接收房间压差、送风、排风风量信号，控制送风、排风风阀风量；

5、电源端子箱：配置空开、开关电源，提供控制器、传感器、执行器24V供电，同时提供压差端子转接功能，使接线简化，网线插接即可，简化现场施工难度；

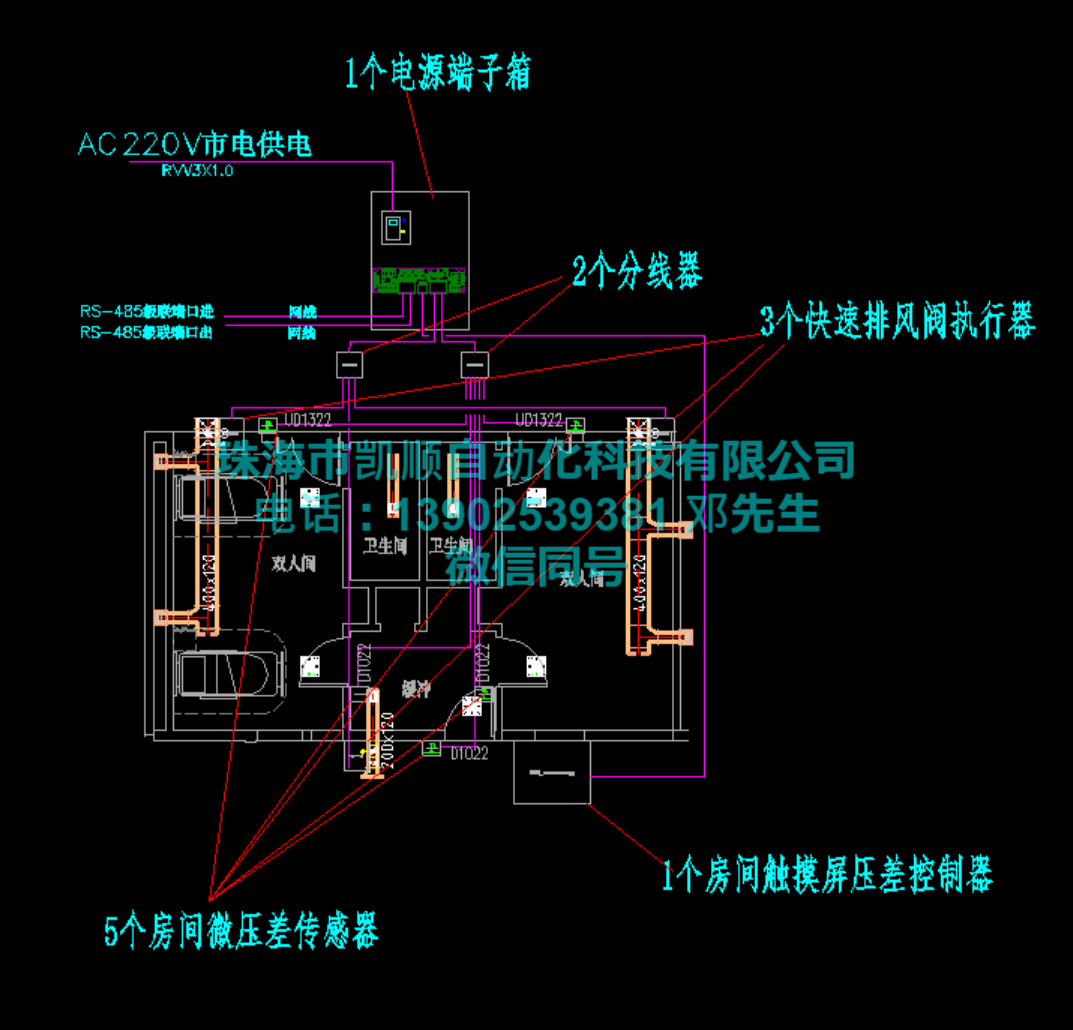

双负压病房、1拖5压差控制原理图：

使用一台房间触摸屏压差控制器就可对2个病房的5个房间压差进行实时检测，通过房间排风阀实时控制房间压差保持稳定，使整个负压病房控制系统造价、布线、接线、调试成本大大降低；

三、压差控制产品图

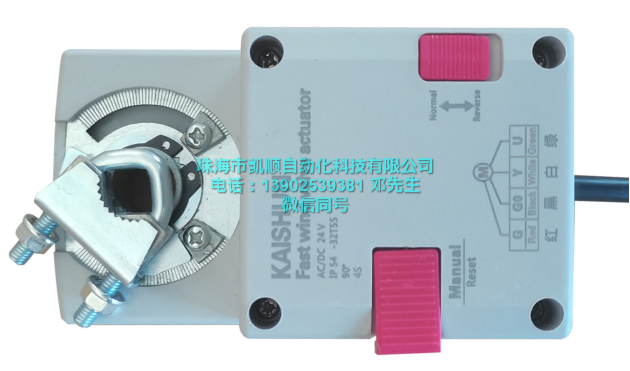

1、4秒快速变风量VAV风阀执行器（带流量控制功能）

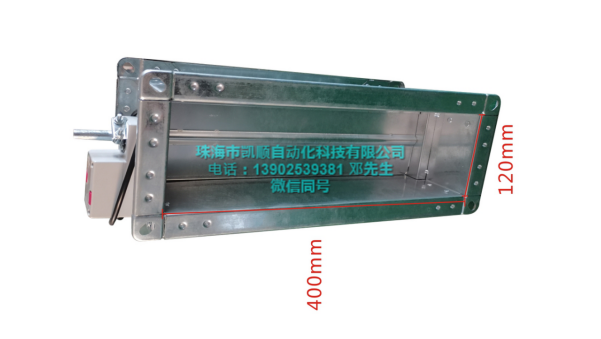

2、镀锌板型调节风阀，0-90°调节

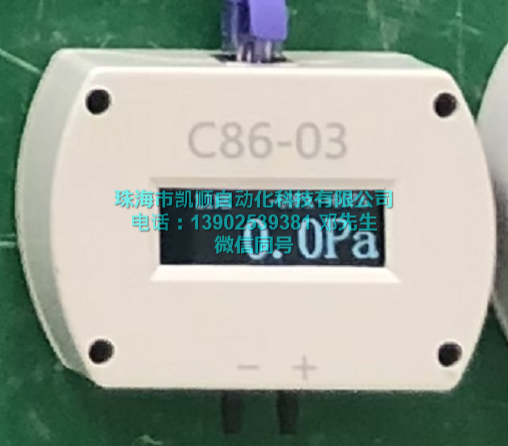

3、房间微压差传感器,量程±60Pa

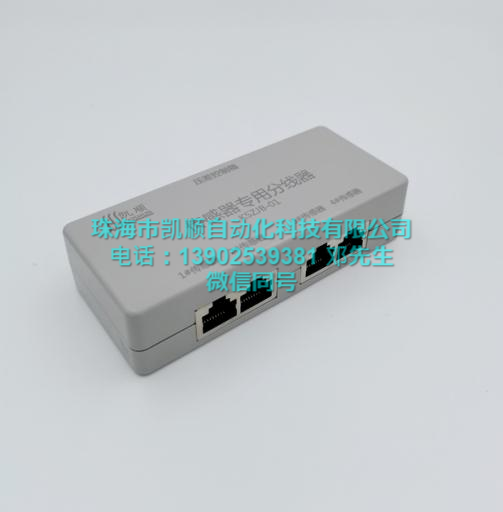

4、一分四分线器

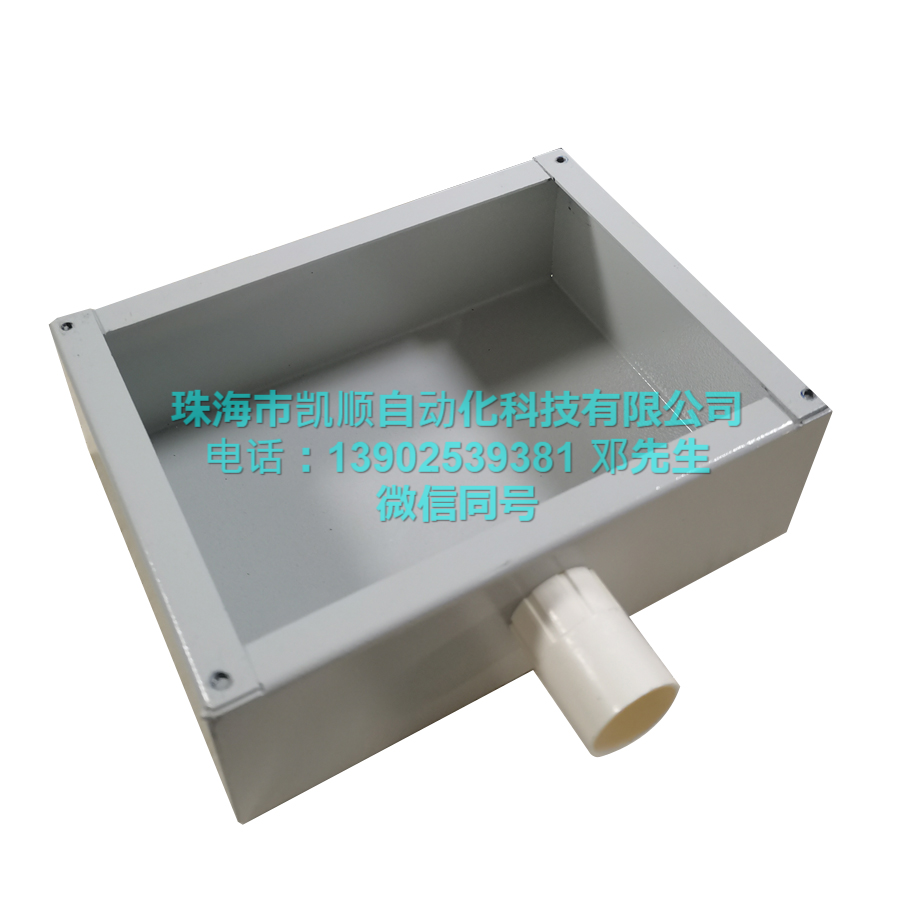

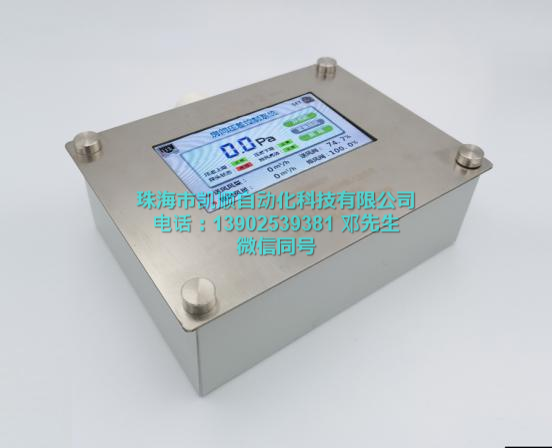

5、不锈钢4.3寸触摸屏房间集中压差控制器+安装底盒

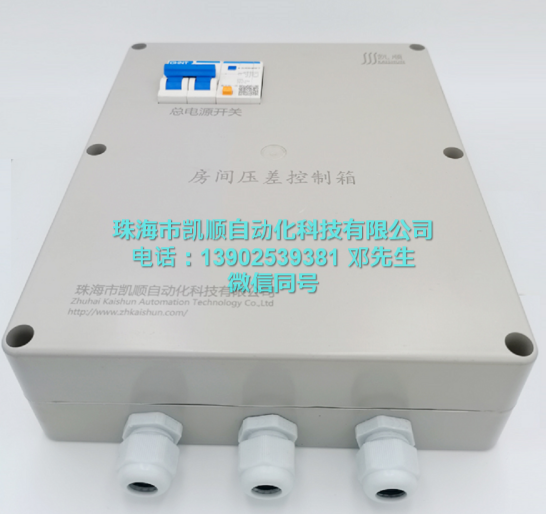

6、房间集中电源、端子转接箱
